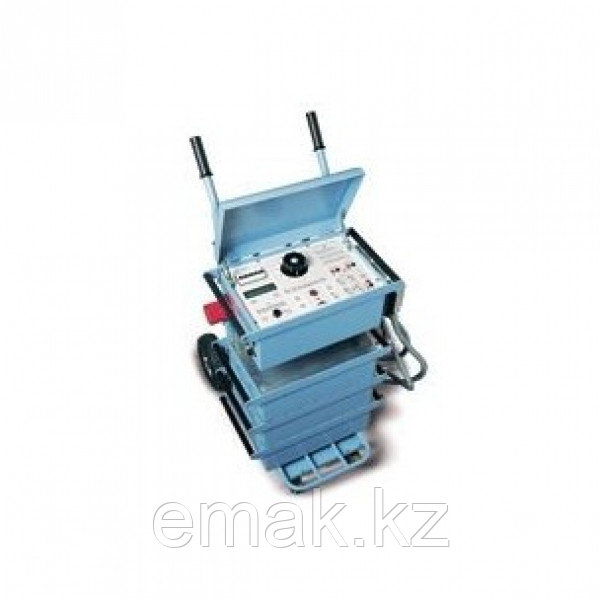

MEGGER Programma ODEN AT система испытания первичным током до 22кА
Цену уточняйте
- Нет в наличии
- выключатели напряжения, устройства РЗ первичным током
- трансформаторы тока,
- устройства автоматического повторного включения и секционные разъединители
- системы заземления,
- полярность.
- А также проводить тепловые испытания, определять активное и полное сопротивление.
- Модульная компоновка, система рассчитана на транспортировку ее одним человеком.
- Мощный и универсальный блок измерений.
- Встроенный выпрямитель для генерирования постоянного тока.
- Гальваническая развязка от сети
- Кнопка ограничения тока I/30. Уменьшает актуальное значение пред установленного тока в 30 раз, что позволяет избежать избыточного нагрева образца тестирования или даже непреднамеренного срабатывание выключателя.
- RS-232 интерфейс для передачи данных на компьютер
- Прибор имеет встроенный цифровой вольтметр и амперметр
Уникальные возможности по тестированию автоматических выключателей низкого напряжения и устройств РЗиА предоставляет система испытания первичным током ODEN AT. В полной комплектации система способна генерировать токи до 22000А. Блочный принцип построения позволяет заказчику выбрать требуемую конфигурацию системы ODEN AT с учетом области фактического использования. Наличие встроенного таймера и функции дистанционного управления значительно упрощают процедуру тестирования автоматических выключателей.
Комплектация прибора
система испытания первичным током ODENATсостоит из блока управления и одного, двух или трех блоков генерации тока. Существуют 3 различных типа блока генерации тока
1) S-версия – стандартная
2) X-версия – дополнительно к S30/60В выход по напряжению
3) H-версия – версия с высоким током
комплектация прибора определяется количеством и типом токовых блоков.
Например ODENAT/2X
2= количество блоков генерации токов
H= тип блока генерации тока (S, XилиH)
Вес прибора
Блок управления 25кг
Блок генерации тока S 42 кг
Блок генерации тока X 45 кг
Блок генерации тока H 49 кг
Система ODENAT, 240 В напряжение питания , 50/60 Гц Через дефис указана следующая спецификация Напряжение / продолжительный ток / ток в течении 3 мин / ток в течении 1 сек
ODEN AT/1S 6 В /1000 A /2000 A /7000 A ODEN AT/2S 1) 6 В /1680 A /3600 A /8000 A 2) 12 В /1000 A /2000 A /4000 A ODEN AT/3S 1) 6 В /2500 A /5200 A /8000 A 2) 18 В /840 A /1700 A /2600 A ODEN AT/1X 6 V 1000 A 2000 A 7000 A
Output 0 – 30/60 V 30 V range 30 V 160 A 300 A 1200 A 60 V range 60 V 80 A 150 A 600 A ODEN AT/2X 1) 6 V 1680 A 3600 A 8000 A 2) 12 V 1000 A 2000 A 4000 A Output 0 – 30/60 V 30 V range 1) 30 V 320 A 600 A 1600 A 30 V range 2) 60 V 160 A 300 A 800 A 60 V range 2) 120 V 80 A 150 A 400 A ODEN AT/3X 1) 6 V 2500 A 5200 A 8000 A 2) 18 V 840 A 1700 A 2600 A Output 0 – 30/60 V 30 V range 1) 30 V 480 A 900 A 1600 A 30 V range 2) 90 V 160 A 300 A 520 A 60 V range 2) 180 V 80 A 150 A 260 A ODEN AT/1H 3.6 V 1250 A 2600 A 11 kA ODEN AT/2H 1) 3.6 V 2500 A 5500 A 13 kA 2) 7.2 V 1250 A 2800 A 6500 A ODEN AT/3H 1) 3.6 V 3800 A 8000 A 13 kA 2) 10.7 V 1250 A 2800 A 4300A | Система ODENAT, 400 В напряжение питания , 60 Гц Через дефис указана следующая спецификация Напряжение / продолжительный ток / ток в течении 3 мин / ток в течении 1 сек
ODEN AT/1S 7.2 В /1000 A /2000 A /7000 A ODEN AT/2S 1) 7.2 В /1900 A /4000 A /13 kA 2) 14.4 В/ 900 A /2000 A /6000 A ODEN AT/3S 1) 7.2 V /1900 A /4000 A /13 kA 2) 21.6 V /600 A /1400 A /4400 A ODEN AT/1X 7.2 V 1000 A 2000 A 7000 A
Output 0 – 30/60 V 30 V range 36 V 160 A 300 A 1200 A 60 V range 72 V 80 A 150 A 600 A ODEN AT/2X 1) 7.2 V 1900 A 4000 A 13 kA 2) 14.4 V 900 A 2000 A 6000 A Output 0 – 30/60 V 30 V range 1) 36 V 320 A 600 A 2500 A 60 V range 1) 272 V 160 A 300 A 1200 A 60 V range 2) 144 V 80 A 150 A 600 A ODEN AT/3X 1) 7.2 V 1900 A 4000 A 13 kA 2) 21.6 V 600 A 1400 A 4400 A Output 0 – 30/60 V 30 V range 1) 36 V 380 A 850 A 2600 A 30 V range 2) 108 V 120 A 290 A 880 A 60 V range 2) 216 V 60 A 145 A 440 A ODEN AT/1H 4.3 V 1250 A 2600 A 11 kA ODEN AT/2H 1) 4.3 V 2500 A 5300 A 21 kA 2) 8.7 V 1250 A 2500 A 10.9 kA ODEN AT/3H 1) 4.3 V 3800 A 7700 A 21.9 kA 2) 13.0 V 1250 A 2600 A 7200 A |
